Extraction des fumées dans les applications de soudage

Garantir une extraction appropriée des fumées dans les applications de soudage est essentiel pour prévenir les risques graves pour la santé des soudeurs, améliorer la productivité et maintenir la conformité aux normes de sécurité.

Les procédés de soudage, notamment le soudage MIG, TIG, à l’arc avec électrode enrobée, FCAW et le soudage laser, génèrent des fumées dangereuses classées comme cancérogènes du groupe 1 par le Centre international de recherche sur le cancer (CIRC). Un contrôle efficace des fumées est essentiel pour protéger la santé des travailleurs, maintenir la productivité et respecter les exigences réglementaires.

Nederman propose une approche complète du contrôle des fumées de soudage, associant captage, filtration à haute efficacité, surveillance intelligente et expertise réglementaire afin de créer des environnements de soudage sûrs, productifs et économes en énergie. Nos solutions aident les fabricants à maintenir la qualité de l’air, à favoriser la conformité et à protéger à la fois les personnes et les opérations.

bras_d_extraction_des_fumees_de_soudage_teaser

Choisir la bonne méthode de captage des fumées de soudage

Un système efficace d’extraction des fumées commence par le captage des fumées à leur point d’émission. Comme chaque procédé de soudage, matériau et espace de travail est différent, Nederman propose une gamme complète de méthodes de captage adaptées à votre application, à la configuration de votre site et à vos exigences de production.

Extraction des fumées de soudage à la torche - L’extraction intégrée directement à la torche de soudage capte les fumées au point d’émission, empêchant leur propagation dans la zone respiratoire de l’opérateur et dans l’espace de travail environnant. Cette approche est très efficace pour le soudage manuel et les applications robotisées collaboratives où un positionnement constant peut être maintenu. En savoir plus sur l’extraction des fumées de soudage à la torche ici.

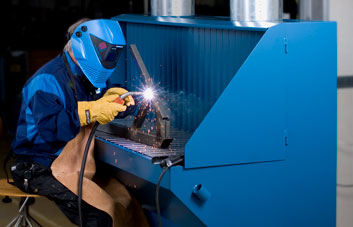

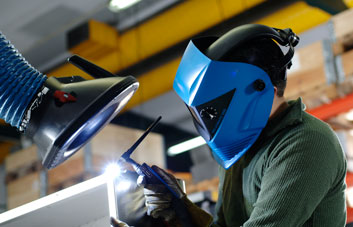

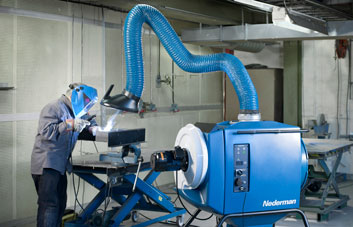

Extraction des fumées de soudage à la source - Les systèmes de ventilation par aspiration localisée (VAL) captent les fumées à la source ou à proximité de celle-ci à l’aide de bras d’extraction, de tables aspirantes ou de hottes à flux croisé. Des systèmes correctement conçus et positionnés offrent une protection efficace tout en préservant la mobilité et la productivité du soudeur.

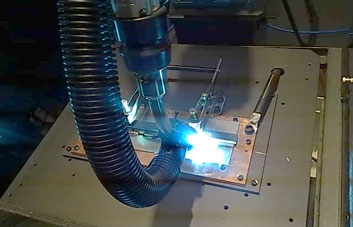

Confinement local pour une extraction des fumées en espace fermé - Lorsque le captage direct à la source est difficile, comme dans le cas du soudage robotisé ou de composants de grande taille, les systèmes de confinement enferment le procédé de soudage et extraient les fumées avant qu’elles ne se dispersent dans l’ensemble du site. Les solutions peuvent être fixes ou rétractables et montées au sol, sur des clôtures ou au plafond. Découvrez le capot modulaire Streamline de Nederman >

Filtration de l’air ambiant - Pour les applications où le captage à la source ou le confinement est limité par la géométrie de la pièce ou les contraintes du procédé, les systèmes de filtration de l’air ambiant nettoient l’air environnant. En créant des schémas de circulation d’air contrôlés, ces systèmes éliminent les fumées résiduelles et renvoient l’air filtré dans l’espace de travail, améliorant la protection tout en réduisant les pertes d’énergie liées à l’évacuation de l’air traité. En savoir plus sur les solutions de purification de l’air ambiant en complément de l’extraction à la source >

Loading component...

Solutions de filtration pour les fumées de soudage

Capturer les fumées de soudage n’est que la première étape. La suivante consiste à garantir que les particules dangereuses sont efficacement éliminées avant que l’air ne soit recirculé ou rejeté.

Que votre activité implique de la fabrication légère ou une production automatisée à haut volume, nos systèmes de filtration sont conçus pour traiter les particules fines et complexes générées lors du soudage. Des unités mobiles pour des postes de travail individuels aux systèmes centralisés desservant des installations entières, nos technologies offrent un air propre, des performances fiables et une efficacité durable.

Technologie de filtration

Les particules de fumées de soudage sont extrêmement petites, la quasi-totalité mesurant moins de 1 µm, ce qui nécessite une filtration capable de capturer des particules submicroniques. Des médias filtrants classés ISO ePM1 et MERV 13 ou plus sont essentiels pour une élimination efficace.

Pour des matériaux hautement toxiques, comme le soudage de l’acier inoxydable, des post-filtres de sécurité, notamment une filtration HEPA, peuvent être nécessaires, en particulier lorsque l’air est recirculé dans l’espace de travail.

Les médias avancés à charge superficielle, tels que les membranes en nanofibres ou en ePTFE, maintiennent les particules à la surface du filtre, améliorant l’efficacité du nettoyage, prolongeant la durée de vie du filtre, réduisant la perte de charge et abaissant la consommation d’énergie.

Loading component...

Optimisez les performances et réduisez les temps d’arrêt grâce à la surveillance numérique

Les capteurs et les systèmes de surveillance numérique fournissent une visibilité continue sur les performances du système d’extraction. En suivant le débit d’air, la pression différentielle et l’état du filtre, les opérateurs peuvent détecter les problèmes tôt, maintenir une qualité de l’air constante et optimiser la maintenance.

Cette approche fondée sur les données réduit les temps d’arrêt imprévus, améliore la productivité et diminue les coûts d’exploitation tout en garantissant une protection fiable.

myAir Connected Solutions

Loading component...

Conformité aux réglementations sur les fumées de soudage et aux valeurs limites d’exposition professionnelle

Les systèmes de contrôle des fumées de soudage sont essentiels pour respecter les réglementations mondiales en matière de santé au travail et d’environnement. Des autorités telles que l’OSHA, le HSE du Royaume-Uni, les directives de l’UE et l’ACGIH établissent des limites d’exposition aux contaminants dangereux présents dans l’air.

Les valeurs limites d’exposition varient selon la substance, mais elles sont généralement très faibles. Par exemple, les limites relatives aux fumées de soudage totales se situent souvent autour de 1 à 5 mg/m³ (TWA sur 8 heures), tandis que certains composants toxiques spécifiques tels que le manganèse peuvent être limités à environ 0,02 à 0,2 mg/m³, et le chrome hexavalent (Cr VI) à seulement 0,005 mg/m³ (5 µg/m³).

Étant donné que les exigences diffèrent selon la région et l’application, les sites industriels doivent consulter les réglementations locales applicables lors de la conception de systèmes de contrôle des fumées. Les solutions Nederman aident les fabricants à maintenir leur conformité en maîtrisant l’exposition, en préservant une qualité de l’air sûre et en documentant les performances du système.

Des solutions complètes d’air propre pour les opérations de soudage

En intégrant captation, filtration, surveillance et expertise en conformité, Nederman propose une solution complète d’air propre pour les opérations de soudage de toute taille, des ateliers de fabrication manuelle aux sites de production entièrement automatisés.
Nederman peut évaluer vos opérations de soudage et recommander une solution sur mesure, qu’il s’agisse de captation à la source, de confinement, de filtration ambiante ou d’une approche combinée.

Contactez un spécialiste de l’air propre Nederman pour discuter de vos besoins et découvrir comment nos solutions peuvent optimiser votre environnement de soudage.

Loading component...

Trouvez la solution adaptée pour une extraction des fumées optimisée dans votre application de soudage

Découvrez notre gamme de produits pour le captage à la source des fumées de soudage, le confinement, la filtration ambiante ou les solutions combinées.

Bras d’extraction et hottes FilterCart FilterBox Éliminateur de fumées Système de filtration modulaire MCP SmartFilter LCP SmartFilter

Loading component...

Télécharger notre brochure « Concept Extraction des fumées de soudure »
