Dispositivos de alívio de pressão sem chama para filtros à prova de explosão

Dispositivos de alívio de pressão sem chama para filtros à prova de explosão

Há um sério risco de explosão em processos industriais que lidam com poeira combustível. Os operadores desses processos têm de tomar medidas preventivas, sendo uma das quais usar sistemas de filtragem à prova de explosão.

Ao projetar sistemas de extração para poeiras combustíveis, há que dar especial atenção à localização dos coletores de poeira. O método mais comum de proteção contra explosão para tais instalações é o de libertar para o exterior, através de painéis de alívio, o excesso de pressão criada pela explosão. Os padrões internacionais ATEX e NFPA recomendam a colocação dos filtros de poeira no exterior, fora das instalações, sempre que possível. No entanto há casos em que a distância entre o filtro e o exterior é muito grande ou em que a zona exterior de instalação do filtro não permite a libertação segura da onda de explosão devido à potencial proximidade de pessoas, equipamentos e bens. Nestes casos, são necessárias soluções de proteção contra explosão que se possam instalar no interior.

A Nederman tem soluções anti explosão sem chama para que os filtros de poeira MCP, MEP, LCP, LBP, FlexPAK e FlexFilter possam ser instalados no interior. É importante contudo, saber com precisão qual o tipo de poeira, concentração e classe de explosão.

Os dispositivos de ventilação de explosão sem chama proporcionam uma libertação segura da pressão da explosão e garantem a dissipação da energia criada por uma explosão de poeira no espaço confinado do coletor de pó. A abertura do painel fusível alivia o excesso de pressão criada e impede a transmissão de energia e a propagação da respectiva chama, protegendo os trabalhadores e os equipamentos nas proximidades. No entanto, mesmo com libertação segura da pressão de explosão, deve ser sempre defenida uma área de segurança para que não haja riscos em caso de uma eventual explosão.

Esta solução técnica está em conformidade com os padrões internacionais ATEX. Os dispositivos de ventilação de explosão sem chama são projetados de acordo com os requisitos dos padrões da UE e funcionam para poeiras orgânicas com um índice de explosão Kst <300 Bar * m / s.

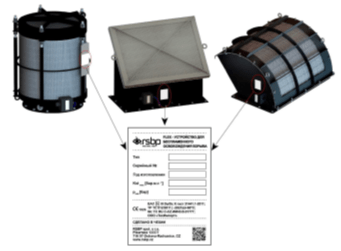

Dispositivos de alívio de pressão

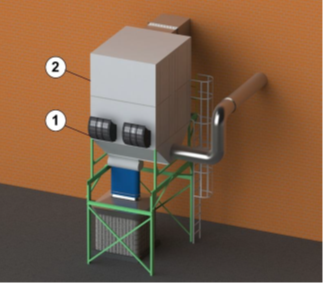

Como funciona o filtro de poeiras instalado no interior?

Quando a pressão operacional dentro do coletor é excedida, abre a membrana de ventilação do dispositivo corta-chamas, aliviando a pressão do coletor de pó. Desta forma, o coletor fica com uma pressão mais baixa, que pode suportar sem ser destruído. Para determinar a quantidade e o tipo de dispositivos corta-chamas para um coletor protegido, é necessário cumprir as regras de cálculo da indústria e a diretiva ATEX.

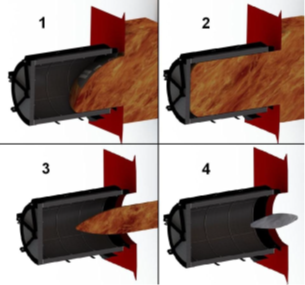

As figuras mostram os quatro estágios de desenvolvimento da explosão dentro de um dispositivo corta chama. No primeiro estágio, quando a pressão sobe, abre a membrana de ventilação fazendo com que a onda de explosão se propague no seu interior; no segundo estágio, a explosão espalha-se por todo o volume do dispositivo onde a pressão é libertada através de redes; no terceiro estágio, a chama começa a colapsar dentro do dispositivo e no quarto estágio desaparece completamente.



Como instalar dispositivos de ventilação de explosão sem chama?

Em frente ao dispositivo dever ser implementada uma área de segurança que tenha entre 0,75-3 m do dispositivo para garantir que, em caso de explosão, ninguém será afetado por ruído, fumo ou vapor. Os parâmetros específicos são indicados na documentação técnica. A entrada nesta zona de segurança deve ser estritamente proibida quando o processo está em operação. Também não é recomendado colocar nesta área equipamentos que possam ser danificados em tal situação.





Se os trabalhadores forem obrigados a trabalhar regularmente perto do dispositivo corta-chama, pode ser instalado um desviador para orientar a explosão noutra direção que seja segura e separar os trabalhadores e o equipamento. O desviador deve ser colocado a pelo menos 200 mm da superfície do dispositivo corta-chamas.

A Nederman possui todo o conhecimento técnico, profissional e experiência necessários para selecionar a solução certa de proteção contra explosão. Para saber mais, entre em contato com os nossos especialistas em filtragem de ar.
